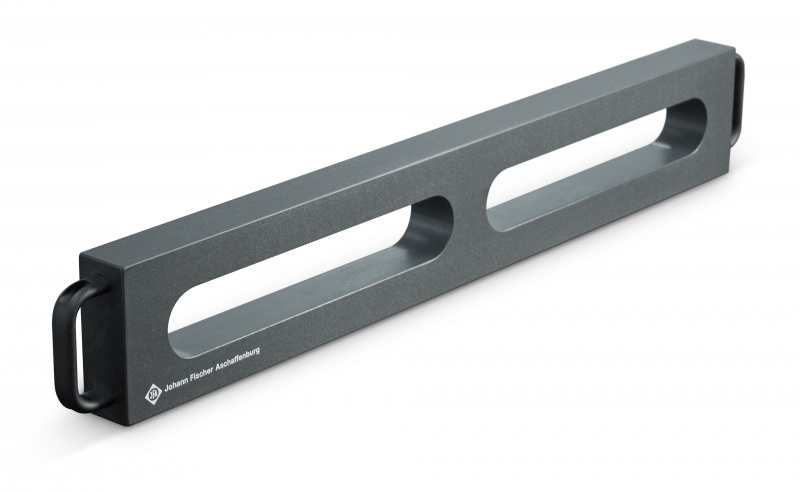

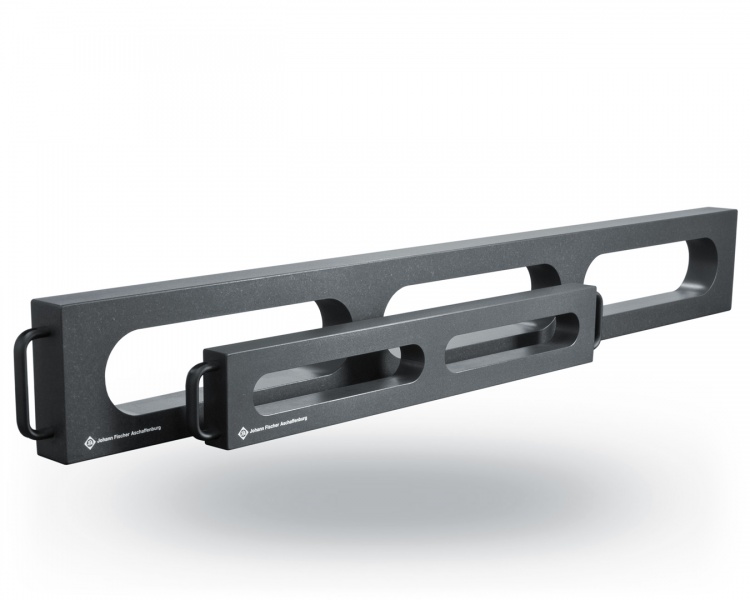

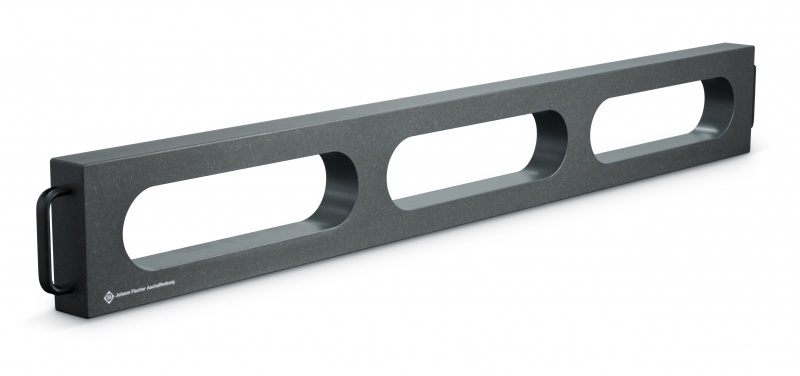

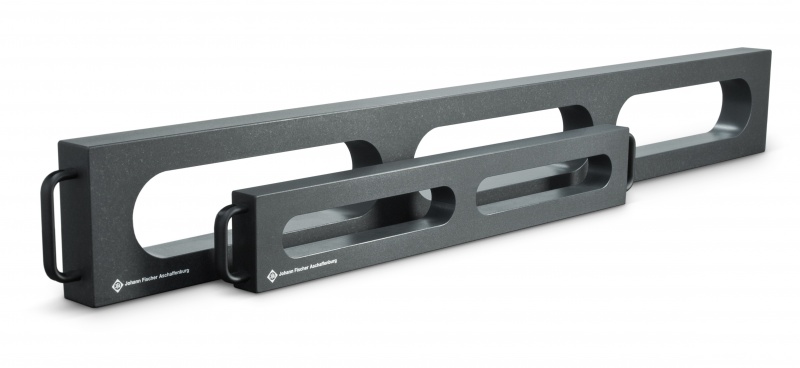

Messbalken - gewichtsreduzierte Ausführung
Vollmaterial mit Durchbrüchen.Dadurch optimale Langzeitstabilität.
40% Gewichtsreduzierung (ca.).
Messaufgaben
Für die einfache und präzise Kontrolle der Geradheits- und Parallelitätsabweichungen z.B. an Verfahrachsen von Koordinaten-Messgeräten und Werkzeugmaschinen.
Konstruktion
Ausgesuchtes, fehlerfreies Hartgesteinmaterial - Diabas.
Mit Handgriffen an beiden Stirnseiten.
Bearbeitung
2-seitig genau. Die beiden schmalen Längsflächen sind eben und parallel zueinander geschliffen und geläppt. Die übrigen Flächen sind fein bearbeitet.
3- und 4-seitig genaue Ausführung auf Anfrage.
Genauigkeit
JFA Genauigkeit I+
JFA Genauigkeit I++
JFA Genauigkeit LAB
Genauigkeiten siehe TabelleKalibrierschein
Ein Kalibrierschein ist im Lieferumfang enthalten. Die Messergebnisse sind auf nationale Normale rückführbar.
Werks-Kalibrierschein oder DAkkS-Kalibrierschein auf Wunsch.
Zubehör
Aufbewahrungskasten in besonders stabiler Ausführung. Nr. 55082
| LÄNGE | mm | 1000 | 1250 | 1500 | 2000 |
|---|---|---|---|---|---|
| Querschnitt | mm | 60 x 160 | 60 x 190 | 70 x 220 | 80 x 250 |
| Gewicht | kg | 18 | 25 | 39 | 65 |
| JFA Genauigkeit I+ | mm | 0,004 | 0,006 | 0,006 | 0,006 |
| Bestell-Nr. | 551 20 6 | 10 | 12 | 15 | 20 |
| JFA Genauigkeit I++ | mm | 0,002 | 0,004 | 0,004 | 0,004 |
| Bestell-Nr. | 551 20 7 | 10 | 12 | 15 | 20 |
| JFA Genauigkeit LAB | mm | 0,001 | 0,002 | 0,002 | 0,002 |
| Bestell-Nr. | 551 20 8 | 10 | 12 | 15 | 20 |
