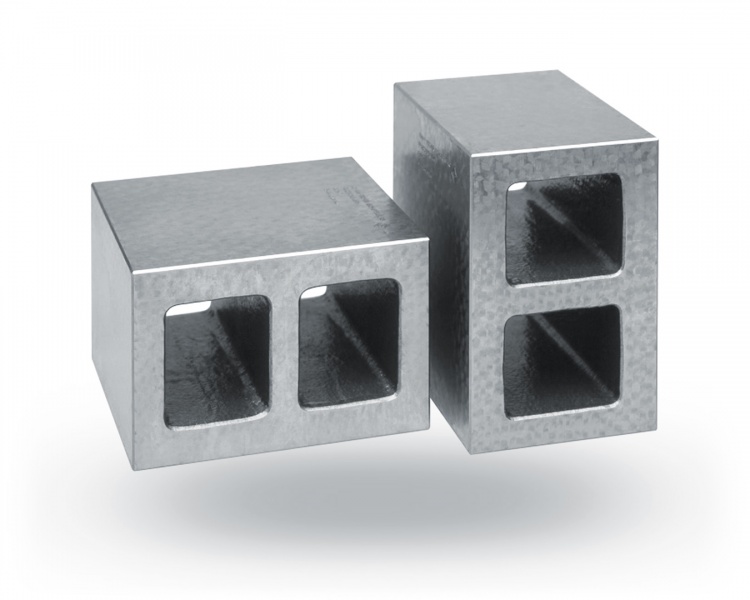

Parallelkasten
AusführungAus Spezialguss gefertigt. Paarweise bearbeitet.

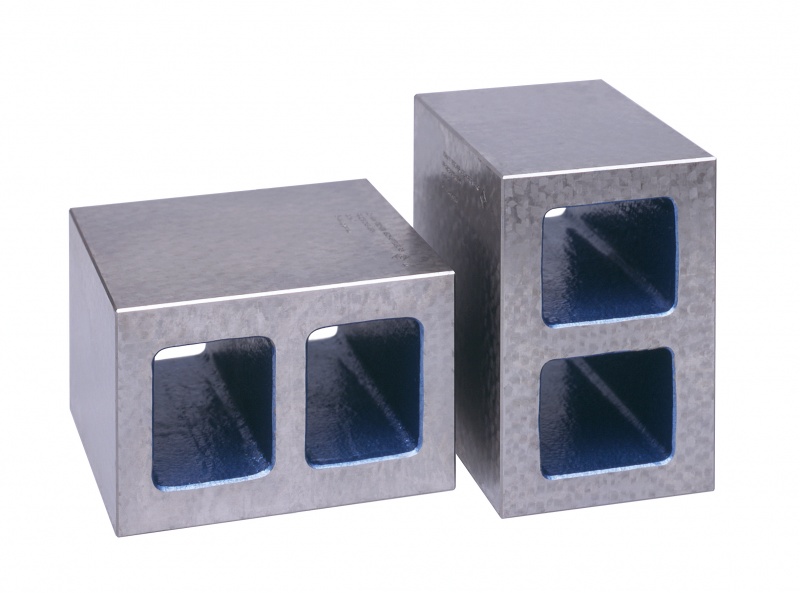

Ausführung A: Ohne Spannschlitze, ohne T-Nuten.
Ausführung B: Mit Spannschlitzen (ohne Abb.).

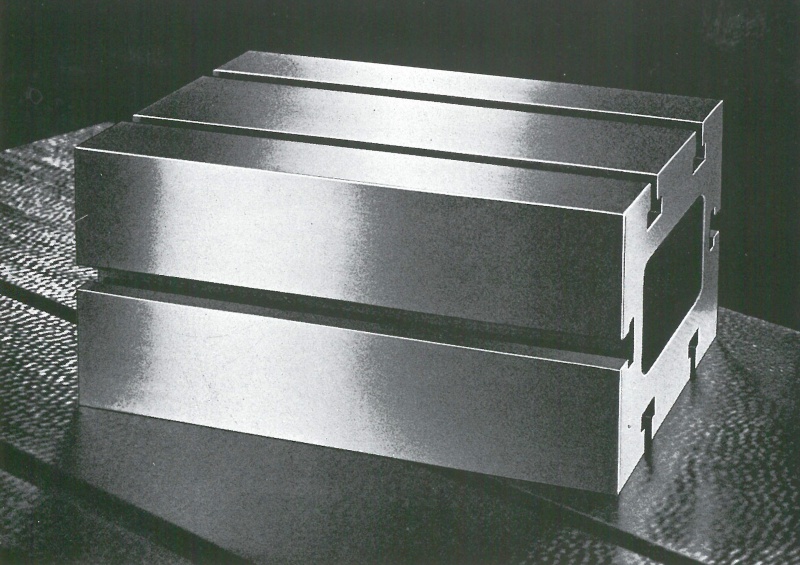

Ausführung C: Mit T-Spann-Nuten nach DIN 650 (ohne Abb.).
Bearbeitung
4-seitig genau. Die vier Längsflächen sind paarweise eben, parallel und im Winkel 90° zueinander nach Maßgabe der angegebenen Genauigkeit bearbeitet. Die Stirnflächen sind geschlichtet.
6-seitig genau. Paarweise allseitig eben, parallel und im Winkel 90° zueinander nach Maßgabe der angegebenen Genauigkeit bearbeitet.
JFA Genauigkeit III
Genauigkeit 0,040 mm, geschlichtet und egalisiert.
Ausführung A, 4-seitig genau, Bestell-Nr. 620012. 6-seitig genau, Bestell-Nr. 620212.
Ausführung B, 4-seitig genau, Bestell-Nr. 621012. 6-seitig genau, Bestell-Nr. 621212.
Ausführung C; 4-seitig genau. Bestell-Nr. 622012. 6-seitig genau, Bestell-Nr. 622212.
JFA Genauigkeit I
Genauigkeit 0,010 mm, fein geschabt und tuschiert.
Ausführung A, 4-seitig genau, Bestell-Nr. 620015. 6-seitig genau, Bestell-Nr. 620215.
Ausführung B, 4-seitig genau, Bestell-Nr. 621015. 6-seitig genau, Bestell-Nr. 621215.
Ausführung C, 4-seitig genau, Bestell-Nr. 622015. 6-seitig genau, Bestell-Nr. 622215.
JFA Genauigkeit I++
Genauigkeit 0,002 mm, feinst geschabt und tuschiert.
Ausführung A, 4-seitig genau, Bestell-Nr. 620017. 6-seitig genau, Bestell-Nr. 620217.
Ausführung B, 4-seitig genau, Bestell-Nr. 621017. 6-seitig genau, Bestell-Nr. 621217.
Ausführung C, 4-seitig genau, Bestell-Nr. 622017. 6-seitig genau, Bestell-Nr. 622217.
Andere Abmessungen, maßgenaue Parallelkasten und Einzelstücke auf Anfrage.
| TECHNISCHE TABELLE | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Länge | ca. mm | 100 | 150 | 225 | 300 | 400 | 500 | 600 | 600 |
| Querschnitt | ca. mm | 100x75 | 150x100 | 150x100 | 225x150 | 300x200 | 300x150 | 300x150 | 400x200 |
| Ausführung A / Gewicht je Paar | ca. kg | 6 | 20 | 30 | 75 | 140 | 160 | 210 | 260 |
| Bestell-Nr. | 620012 - 620217 | 01 | 02 | 03 | 04 | 06 | 07 | 08 | 09 |
| Ausführung B / Gewicht je Paar | ca. kg | 6 | 18 | 26 | 70 | 130 | 150 | 190 | 240 |
| Bestell-Nr. | 621012 - 621217 | 01 | 02 | 03 | 04 | 06 | 07 | 08 | 09 |
| Ausführung C / Gewicht je Paar | ca. kg | 8 | 24 | 18 | 88 | 152 | 206 | 242 | 392 |
| Anzahl der T-Nuten | 4 | 4 | 4 | 6 | 10 | 8 | 8 | 10 | |
| Nennmaß der T-Nuten | 12 | 12 | 12 | 14 | 14 | 14 | 14 | 14 | |
| Bestell-Nr. | 622012 - 622217 | 01 | 02 | 03 | 04 | 06 | 07 | 08 | 09 |
