Reitstöcke

Zum Einsatz in T-Führungs- und Spann-Nuten von Mess-, Prüfbänken und Mess- und Kontrollplatten.
Für die Aufnahme von rotationssymmetrischen Werkstücken.

Konstruktion
Körper aus Guss. Die Standflächen sind fein geschabt. Die Pinolen, die Nutfedern und die auswechselbaren Körnerspitzen 60° sind aus Stahl, gehärtet. Ein Reitstock mit starrer Pinole, ein Reitstock mit axial verstellbarer und feststellbarer Pinole. Die Reitstöcke sind in T-Nuten, Nennmaß nach DIN 650, verstellbar. Bis zur Spitzenhöhe 300 mm lassen sich die Reitstöcke über einen Exzenterspannhebel festlegen. Die Spitzenhöhen 250 und 300 mm zusätzlich mit T-Nutschrauben. Ab Spitzenhöhe 400 mm ausschließlich mit T-Nutschrauben ausgerüstet.

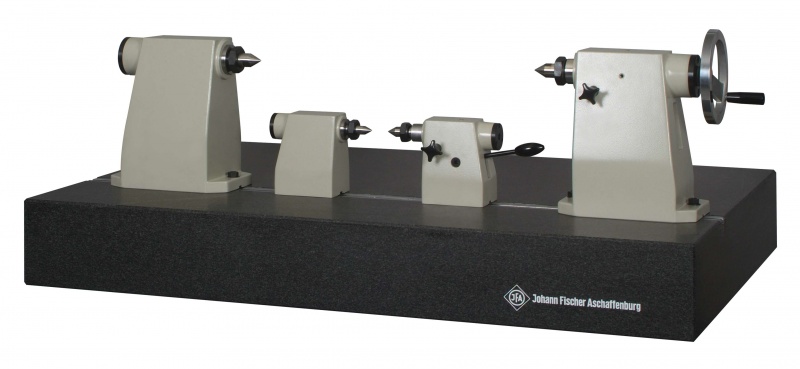

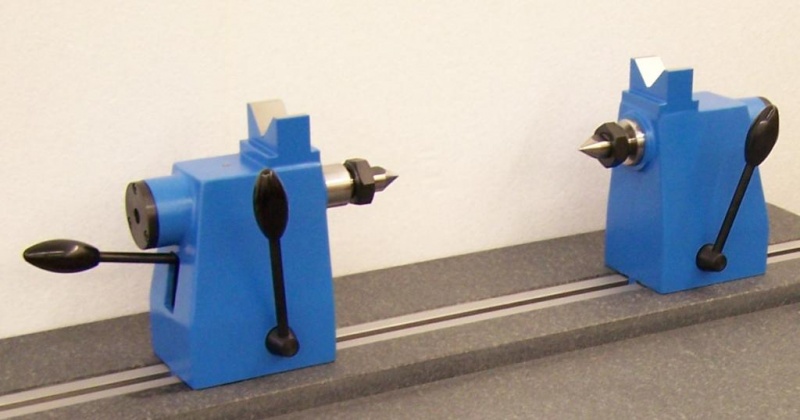

Handhebel-Ausführung
Die Pinole eines Reitstocks ist federbelastet und über einen Handhebel verstellbar. Bis einschließlich 300 mm Spitzenhöhe.

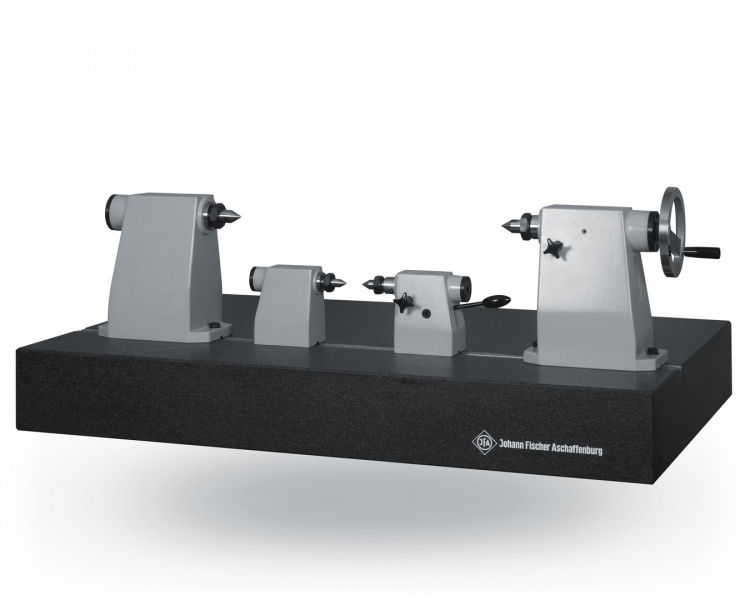

Handrad-Ausführung
Die Pinole eines Reitstocks ist durch einen selbsthemmenden Antrieb mit Hilfe eines Handrads verstellbar. Besonders geeignet für das feinfühlige Spannen von leicht zu deformierenden bzw. schweren Prüfstücken.

Genauigkeit
Höhen- und Seitengleichheit der Pinolenachsen zueinander, zur Meßfläche der Basisplatte und zu
den vertikalen Führungswangen der T-Führungs- und Spann-Nuten:
