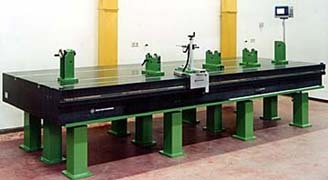

Kurbelwellenmessstand

Aufbau
Das Werkstück ist auf Rollenböcken gelagert. Ein parallel zur Werkstückachse laufender luftgelagerter Schlitten trägt einen Kantentaster zur Längenmessung. Mit dem Längenmesscomputer sind u.a. Absolut- oder Inkrementalmessungen möglich.

Mögliche Messaufgaben

Längen, absolut und inkremental

Rundlauf

Planlauf

Technische Daten

Einlegedurchmesser: 100-180 mm

Werkstücksdurchmesser max.: 485 mm

Messlänge max.: 4200 mm

Werkstückgewicht max.: 3000 Kg

Längenmessgenauigkeit: 0.02 mm

Ablaufgenauigkeit des Luftlagerschlittens: 0.001 mm / 1000 mm

Bedarfsspezifische Konstruktion.
Andere Dimensionen sowie Änderungen oder Erweiterungen der Ausstattung auf Anfrage.
