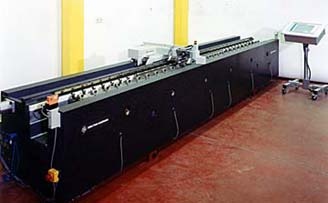

Längenmessmaschine

Zur Kontrolle von montierten Längenmesssystemen und Führungssystemen

Aufbau
Massives Grundbett aus natürlichem Hartgestein. Der luftgelagerte Messschlitten trägt austauschbare Tastköpfe. Messablauf und Messwerterfassung erfolgen automatisch.

Mögliche Messaufgaben

Längen

Abstände

Geradheit

Technische Daten

Messlänge: 5000 mm

Längenmessgenauigkeit: 0.001 mm / 1000 mm

Ablaufgenauigkeit des Luftlagerschlittens: < 0.001 mm / 1000 mm

Bedarfsspezifische Konstruktion.
Andere Größen und Ausführungen auf Anfrage.
