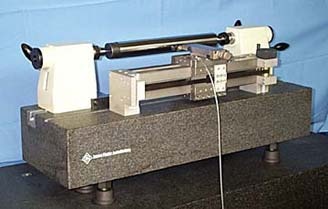

Mantellinienmessgerät horizontal

Zur Messung von Wellen oder Honwerkzeugen, Genauigkeit < 0.001 mm

Aufbau
Das Werkstück wird zwischen Spitzen horizontal gelagert. Ein parallel zur Werkstückachse luftgelagerter Schlitten trägt einen Längenmesstaster zur Messwerterfassung.

Mögliche Messaufgaben

Geradheit der Mantellinien

Rundlauf

Technische Daten

Spitzenweite: 260 mm

Ablaufgenauigkeit des Luftlagerschlittens: 0.00035 mm

Bedarfsspezifische Konstruktion.
Andere Dimensionen sowie Änderungen oder Erweiterungen der Ausstattung auf Anfrage.
