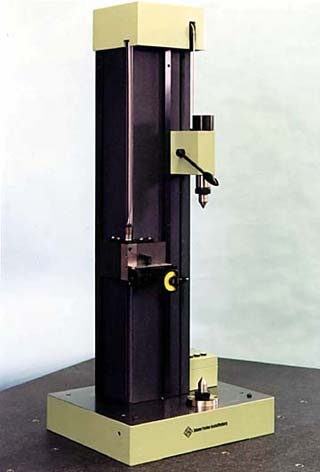

Mantellinienmessgerät vertikal

Zur Messung von Mantellinien an Nockenwellen und anderen rotationssymmetrischen Teilen

Aufbau
Das Werkstück wird zwischen Spitzen vertikal gespannt. Ein parallel zur Werkstückachse laufender luftgelagerter Schlitten trägt einen Taster zur Messwerterfassung. Der Schlitten verfügt über einen motorischen Antrieb.

Mögliche MessAufgaben

Geradheit der Mantellinien

Rundlauf

Planlauf

Technische Daten

Spitzenhöhe: 100 mm

Spitzenweite: 800 mm

Ablaufgenauigkeit des Luftlagerschlittens: 0.001 mm / 1000 mm

Bedarfsspezifische Konstruktion.
Andere Dimensionen sowie Änderungen oder Erweiterungen der Ausstattung auf Anfrage.
