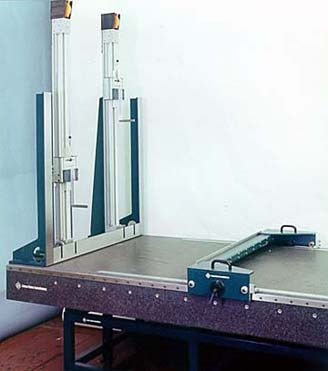

Messtisch für Rohr- und Blechbiegeteile

Zur Messung von Längen, Breiten, Höhen, Parallelitäten und zur Kontrolle von 90°-Winkeln

Aufbau
Mit Hilfe verschiedener Anschläge, Messschlitten, Anschlagwinkeln und Maßstäben werden Dimensionen und Formabweichungen großer Biegeteile ermittelt.

Mögliche Messaufgaben

Länge, Breite und Höhe

Parallelität

Rechtwinkligkeit

Technische Daten

Messvolumen: X = 2000 mm, Y = 1200 mm, Z = 1200 mm

Bedarfsspezifische Konstruktion.
Andere Dimensionen sowie Änderungen oder Erweiterungen der Ausstattung sind jederzeit möglich.
