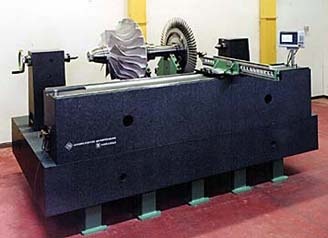

Turbinenläufermessstand

Zur Messung von Längen, Durchmessern, Planlauf und Rundlauf an Turbinenläufern

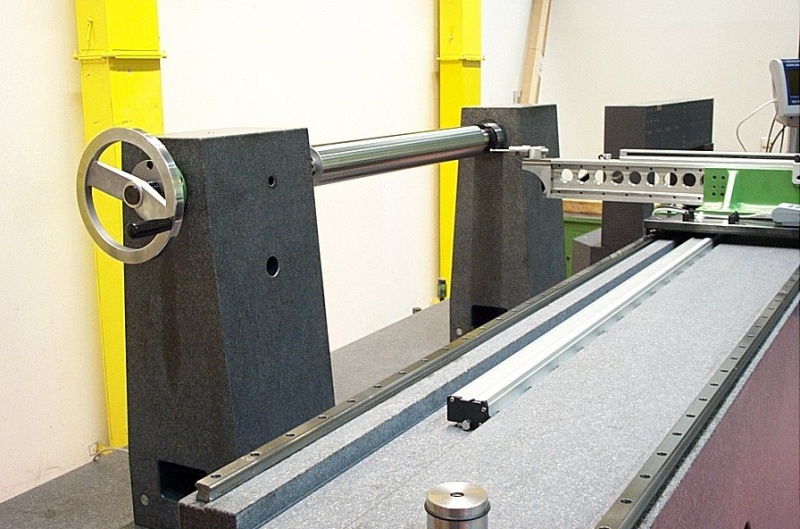

Aufbau
Das Werkstück ist auf Rollenblöcken oder zwischen Spitzen gelagert. Ein parallel zur Werkstückachse laufender Schlitten mit Pinole trägt verschiedene Messköpfe. Mit dem Messcomputer sind u.a. Absolut- oder Inkrementalmessungen, Durchmesserbestimmung und Mittelpunktbestimmung möglich.

Mögliche Messaufgaben

Längen

Durchmesser

Rundlauf

Planlauf

Technische Daten

Störkreisdurchmesser.: 1100 mm

Messlänge max.: 500/1000 Kg je nach Lagerart

Längenmessgenauigkeit: 0.02 mm

Bedarfsspezifische Konstruktion.
Andere Dimensionen sowie Änderungen oder Erweiterungen der Ausstattung sind jederzeit möglich.
