Präzisionsbearbeitung von 'Neuen' Werkstoffen

Neue Technologien und deren Verfahrenstechniken erfordern zunehmend den Einsatz von 'Neuen Werkstoffen'. Dabei kommt neben den oft aufwändigen Herstellungsprozessen, der Genaubearbeitung dieser Werkstoffe eine wichtige Bedeutung zu. Denn die Vorteile der technischen Eigenschaften dieser Materialien kommen nur dann zum Tragen, wenn auch in puncto Präzision die Herausforderungen gemeistert werden.

JOHANN FISCHER hat seine Kenntnisse in der Präzisionsbearbeitung, maschinell und manuell, von Werkstoffen wie Al₂O₃, SiC, SiSiC, Glaskeramik und Sonderstählen, z.B. Invar und Titan, konsequent erweitert. Die Größe des Werkstücks spielt dabei eine untergeordnete Rolle.

Von Kleinbauteilen für den verschleißminimierenden Einsatz in der Mess- und Prüftechnik bis zu großvolumigen Bauteilen für die Produktion und Bearbeitung von Glassubstraten für die Flat-Panel- und Photovoltaik-Industrie, ist bei JOHANN FISCHER das notwendige Wissen und die ausgereifte Bearbeitungstechnologie vorhanden, um die gestellten Anforderungen sicher erfüllen zu können.

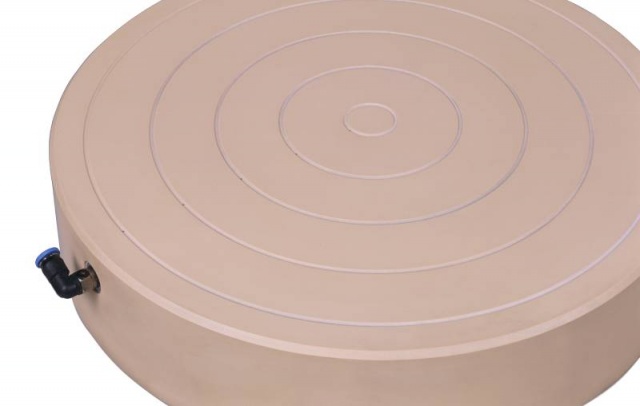

Vakuumspanntisch aus Zirkonoxid. Bedarfsspezifische Ausführung.

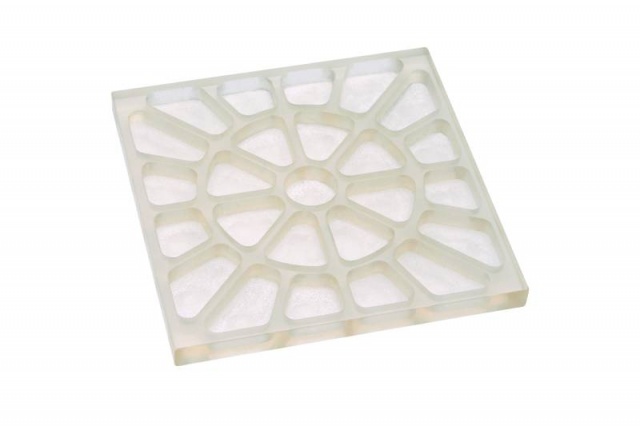

Substratträger aus Glaskeramik. Aus Vollmaterial nach Zeichnung gefertigt.

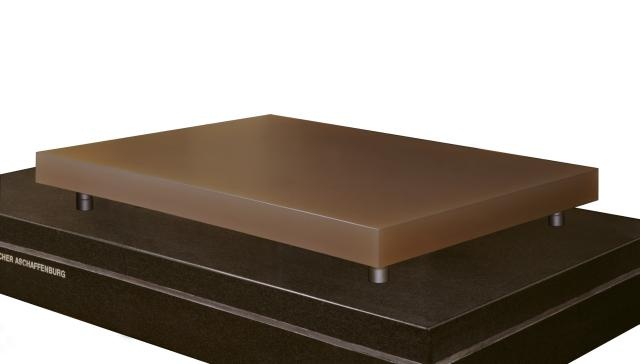

Tischplatte aus Glaskeramik. Größe 1600 x 1200 x 100 mm. 6-seitige Bearbeitung, maschinell und manuell.

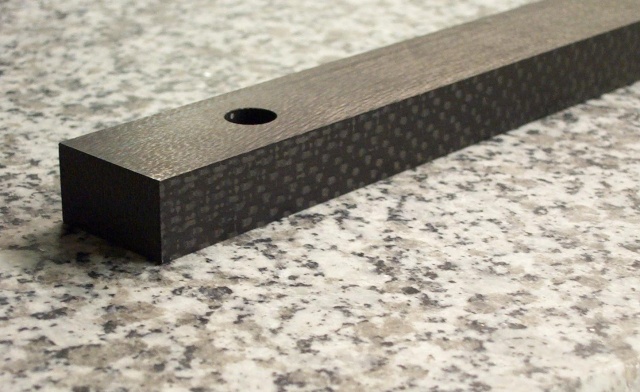

Balken aus CFK-Material. Maschinelle und manuelle Bearbeitung

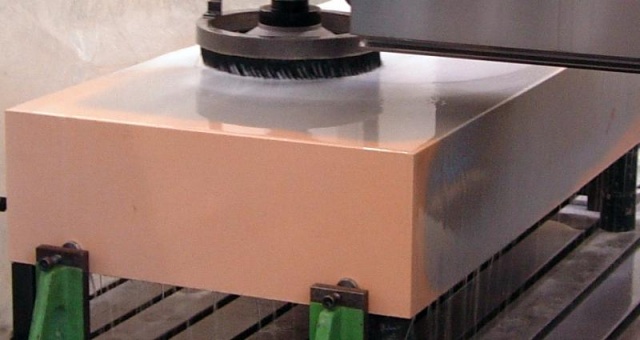

Mechanische Bearbeitung eines Zirkonoxidkörpers, Größe 1350 x 800 x 400 mm.

KENNWERT	NATÜRLICHES HARTGESTEIN	GGG	GG	RH-BETON	AL	ST	INVAR 36	GLASKERAMIK	AL₂O₃-KERAMIK	(SI)SIC
DIchte (kg/dm³)	2,9 - 3,0	7,4	7,2	2,4	2,7	7,8	8,13	2,5	3,2 - 3,94	3,1
E-Modul (N/mm²)	0,9 - 0,95 x 10⁵	1,6 - 1,85 x 10⁵	0,8 - 1,4 x 10⁵	0,4 x 10⁵	0,7 x 10⁵	2,1 x 10⁵	1,4 x 10⁵	0,91 x 10⁵	2 - 3,8 x 10⁵	3,6 - 3,85 x 10⁵
Zugfestigkeit (N/mm²)		350 - 800	100 - 400	10 - 30	500	300 - 1500	480
Druckfestigkeit (N/mm²)	300 - 360							400	3800
Biegefestigkeit (N/mm²)	15 - 35								200 - 520	360 - 400
Materialdämpfung (10³kg/ms)	0,015		0,003			0,002
Wärmeausdehnung (mm/mmxK)	5,5 - 7,5 x 10^-6	9,5 x 10^-6	10,5 x 10^-6	12 - 20 x 10^-6	24 x 10^-6	11 - 12 x 10^-6	1 x 10^-6	1 x 10^-6	6 - 8,5 x 10^-6	4,3 - 4,8 x 10^-6
Wärmeleitfähigkeit (W/mxK)	1,7	29	54	1,3 - 3	220	14 - 52	10,5		10 - 30	100 - 110
Wärmekapazität (kJ/kgxK)	0,85	0,63	0,46	0,9 - 1,1	0,9	0,45	0,51		0,85 - 1,05	0,9 - 1,0
Härte	6 - 7 (Mohs)						140(HV)		1800(HV)
Reibwert
Magnetische Permeabilität	< 1,01
Abriebfestigkeit	7
Chemisches Verhalten	basisch
