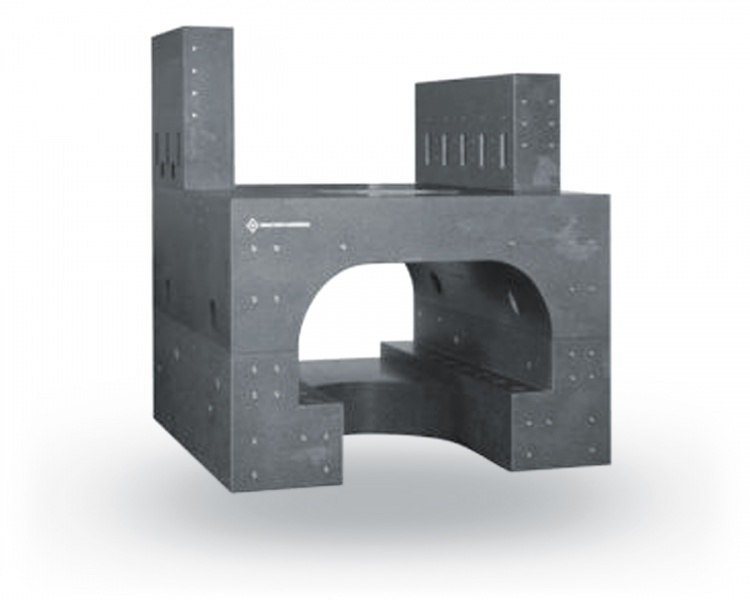

Aufbau für Messvorrichtung

Geringe Eigenspannungen, ausgezeichnete Langzeitgeometriekonstanz und schnelle Materialverfügbarkeit sind nur einige Vorteile, die für den Einsatz von natürlichem Hartgestein im Präzisions- und Ultrapräzisionsmaschinenbau sprechen

Ausführung
Aufbau in mehrteiliger Ausführung unter Berücksichtigung der spezifischen Anforderungen miteinander verschraubt.

Technische Daten

Abmessungen: 1750 x 1800 x 1900 mm

Ebenheit der Unterplatte: 0,002 mm

Ebenheit, Parallelität u. Rechtwinkligkeit der Horizontalfläche der Oberplatte zu anderen Bezugsflächen: 0,001 mm

Anwendungsbereiche

Messtechnik

Präzisionsmaschinenbau

Andere Dimensionen und Genauigkeiten, sowie abgeänderte Geometrie bezüglich der Außenkonturen oder der Ausfräsungen sind möglich.

Wir dimensionieren gerne für Sie Ihren Aufbau auch unter Berücksichtigung einer schwingungsisolierenden Lagerung.

Zusätzliche Informationen finden Sie unter Werkstoffe.
